【圖片】常州鋼結(jié)構(gòu)防腐聚脲噴涂 有哪些優(yōu)勢
發(fā)布時(shí)間：2019-04-30 點(diǎn)擊量：
腐蝕問題目前已引起常州的高度重視。據(jù)統(tǒng)計(jì),WORD每年因腐蝕所造成的經(jīng)濟(jì)損失約占國民經(jīng)濟(jì)生產(chǎn)總值的2%~4%。
我國每年由于腐蝕造成的損失可達(dá)5000億元以上,約占國民生產(chǎn)總值的5%。我國有大陸海岸線18000km,海洋的開發(fā)利用在國民經(jīng)濟(jì)中占很大比例,中國海上石油資源量占全國石油總產(chǎn)量的1/4。
在未來5年內(nèi),將投資500多億元在渤海建設(shè)50個(gè)采油平臺(tái),1100口油井,而這些構(gòu)筑物大都采用鋼結(jié)構(gòu),因此,海上鋼構(gòu)件的防腐蝕問題是我們迫切需要解決的課題。
防腐聚脲噴涂材料的特點(diǎn)

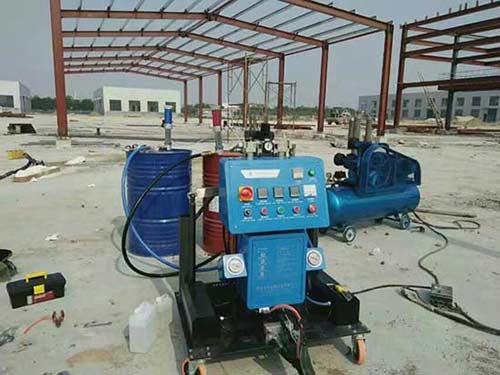

鋼結(jié)構(gòu)防腐聚脲噴涂是目前隨無溶劑型高聚物合成技術(shù)發(fā)展起來的一種新型無溶劑、無污染、綠色環(huán)保型防腐材料有哪些優(yōu)勢？
(1)不含催化劑,固化快,30min可達(dá)步行強(qiáng)度；
(2)固體含量不小于96%,環(huán)保,一次施工涂膜厚度可達(dá)0.3~0.5mm,克服了多層施工出現(xiàn)的弊??；
(3)具有優(yōu)異的耐化學(xué)介質(zhì)性能；
(4)具有優(yōu)異的附著力及抗?jié)B性；
(5)良好的耐紫外線性。
防腐聚脲生產(chǎn)工藝
（1）A組分
將一定量的多異氰酸酯投入反應(yīng)釜中升溫并攪拌,當(dāng)溫度升至50~60℃時(shí),加入聚醚多元醇,在70~80℃保溫反應(yīng)4h后降溫出料。
?。?）B組份
B組份為色漆,是由端氨基氧化丙烯醚、鈦白粉、三聚磷酸二氫鋁、云母玻璃鱗片、滑石粉、偶聯(lián)劑等在密閉砂磨機(jī)中砂磨至細(xì)度不大于50μm,加入胺擴(kuò)鏈劑調(diào)制而得。
軟/硬嵌段含量對(duì)彈性體性能的影響
聚脲彈性體屬于嵌段聚合物,硬段由多異氰酸酯與胺擴(kuò)鏈劑組成,軟段是由聚醚多元醇與端氨基聚醚組成,通過軟/硬段的不同含量可以得到硬度不同、性能各異的彈性體。
隨著軟段增加,體系的彈性增加,硬度下降；隨著硬度增加,分子中的極性基團(tuán)增多,形成更多的二級(jí)交聯(lián),從而大幅度提高涂層的抗介質(zhì)腐蝕性。
了解常州鋼結(jié)構(gòu)防腐聚脲噴涂的詳細(xì)資料和信息可以與我們聯(lián)系，也可以來濟(jì)南九旭工廠進(jìn)行實(shí)地考察！
